Un smartphone que no enciende no siempre tiene la placa base muerta; a menudo es un condensador de 0.2mm que ha derivado una línea principal a tierra. Sin un multímetro de precisión, estás adivinando, no reparando.

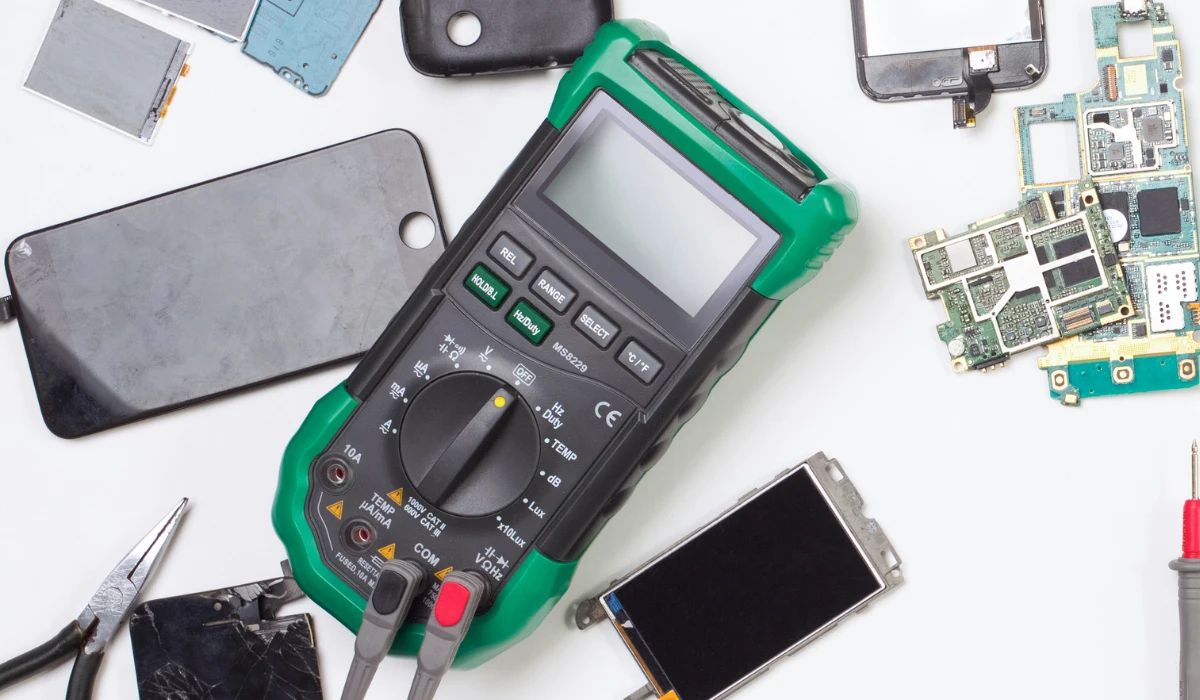

Como técnicos que operamos bajo el microscopio, el multímetro es nuestra principal herramienta de diagnóstico dentro del equipo técnico de reparación de móviles. No se trata solo de ver si hay continuidad, sino de entender cómo fluye la energía por las diferentes líneas de la placa base (PCB). En dispositivos modernos, donde los componentes SMD (Surface Mount Device) son del tamaño de un grano de sal, una medición incorrecta o el uso de puntas de prueba genéricas puede provocar un cortocircuito irreversible. El objetivo de este artículo es profesionalizar tu proceso de medición, diferenciando entre pruebas pasivas (en frío) y activas (en caliente) para localizar fallos en el PMIC, líneas de datos e integrados de imagen.
Modo Diodo: El estándar de oro para el mapeo de fallos
El modo diodo es la técnica reina en la microelectrónica de smartphones. A diferencia de la medición de resistencia (ohmios), el modo diodo mide la caída de tensión que un circuito presenta cuando el multímetro le inyecta una pequeña corriente. Es la forma más rápida y segura de mapear un conector FPC.
El protocolo técnico profesional dicta colocar la punta roja a tierra (chasis o blindaje) y la punta negra sobre el pin que queremos testear. Esto se hace con la placa totalmente desconectada de cualquier fuente de energía. Si el multímetro marca un valor entre 0.300V y 0.700V, la línea suele estar sana. Si marca 0.001V, tienes un cortocircuito directo a tierra. Si marca OL (Open Line), la línea está abierta, lo que indica un filtro quemado, una pista interna cortada o un IC (circuito integrado) desoldado. Esta técnica permite encontrar cortos en la placa lógica en segundos sin necesidad de esquemáticos complejos si tienes una placa de referencia al lado.
🔧 ¿Por qué roja a tierra?
En electrónica móvil, la mayoría de los componentes están configurados para que la corriente fluya hacia tierra. Al invertir las puntas, polarizamos los diodos internos de los integrados, permitiendo que el multímetro detecte si el camino hacia la CPU o el PMIC está íntegro.
Voltaje DC: Diagnóstico en caliente y líneas de alimentación
Cuando el modo diodo no revela anomalías pero el móvil sigue sin encender, pasamos a las mediciones en caliente. Conectamos la placa a una fuente de alimentación regulada o a la batería. Aquí buscamos los voltajes principales del sistema. El primer punto de control es la línea VCC_MAIN o VDD_MAIN, que debe tener el mismo voltaje que la batería (aprox. 3.8V a 4.2V).
Si el voltaje principal está presente, el siguiente paso es medir las salidas del PMIC (Power Management IC) tras pulsar el botón de encendido. Debemos buscar voltajes secundarios como 1.8V (línea de siempre encendido), 0.8V para la RAM y voltajes variables para los núcleos de la CPU (líneas Buck). Un multímetro lento no capturará los picos de voltaje, por lo que es vital usar uno con buena velocidad de muestreo. Si el voltaje de 1.8V no aparece en el botón de encendido, el fallo es el propio PMIC o un condensador en corto en esa línea específica.
Interpretación de la caída de tensión en componentes SMD
No todas las mediciones de 0.00V indican un fallo. Es un error común de técnicos principiantes confundir una línea de tierra (GND) con un cortocircuito. En los condensadores de desacoplo, un lado siempre debe dar continuidad a tierra, mientras que el otro debe dar un valor de caída de tensión en modo diodo. Si ambos lados dan 0.00V, ese condensador está perforado y es el culpable de que el terminal no inicie.
En el caso de las bobinas (L), deben dar continuidad perfecta entre sus dos extremos. Si una bobina marca OL, se ha quemado internamente, actuando como un fusible fundido. Esto es frecuente en las líneas de retroiluminación (backlight), donde circulan voltajes de hasta 20V. Si la bobina de backlight está abierta, el móvil encenderá y tendrá sonido, pero la pantalla se verá negra. Realizar un diagnóstico si el móvil no enciende basado en estas mediciones ahorra horas de suposiciones innecesarias.
Riesgos críticos: Puntas de prueba y cortocircuitos accidentales
El mayor riesgo al medir voltajes en caliente es el factor humano. Las puntas de prueba estándar son demasiado gruesas para la densidad de componentes actual. Si la punta resbala y une accidentalmente una línea de 4V con una línea de datos de la CPU de 1.1V, freirás el procesador instantáneamente. Es un daño irreversible que convierte una reparación de placa base en un siniestro total.
Dentro del equipo técnico de reparación de móviles, es obligatorio contar con puntas de aguja extra finas (preferiblemente con recubrimiento de oro para mejor conductividad). Además, es fundamental trabajar bajo microscopio al medir; intentar medir componentes de tamaño 01005 a simple vista es una negligencia técnica. Otro riesgo es la descarga electrostática (ESD); asegúrate de que tanto tú como el multímetro compartáis el mismo potencial de tierra para evitar inyectar estática en líneas de datos sensibles.
⚠️ Advertencia técnica
Nunca midas resistencia (ohmios) en una placa que tenga conectada la batería o la fuente de alimentación. El multímetro inyecta su propio voltaje para calcular la resistencia, y al combinarse con la energía de la placa, puedes dañar el propio multímetro o causar un pico de tensión que queme integrados lógicos.
Límites del multímetro: Cuándo el fallo está en las capas internas
El multímetro tiene sus límites. Solo nos da información sobre la continuidad y el voltaje, pero no sobre la calidad de la señal. Si un móvil tiene todos los voltajes presentes pero no da imagen, el fallo puede estar en el protocolo de comunicación MIPI. Para esto, el multímetro se queda corto y necesitaríamos un osciloscopio.
Asimismo, en placas tipo sándwich (como las de los terminales de gama alta actuales), muchas líneas de voltaje viajan por las capas internas (interposer). Si el multímetro marca OL en un pin del conector, pero el componente final está bien, la fractura está en el propio PCB debido a una torsión estructural. En estos casos, la reparación es compleja y a menudo inviable si no se dispone de técnicas de reballing avanzado. Si quieres profundizar en el equipamiento necesario para estos casos, revisa nuestra guía sobre multímetro y herramientas de medición profesional.
¿Cuándo no conviene seguir midiendo? Si encuentras cortocircuitos en más de tres líneas secundarias de la CPU de forma simultánea, es muy probable que el propio procesador haya sufrido un colapso interno. La inversión de tiempo en estos casos supera el valor residual del dispositivo, a menos que el objetivo sea la recuperación de datos críticos. Los fallos de diseño en la disipación térmica suelen ser los precursores de estos cortos internos en el silicio.
Dominar el multímetro es lo que separa a un "cambiapiezas" de un técnico electrónico de smartphones. La clave del éxito es la paciencia y el rigor: mide siempre dos veces antes de aplicar calor a cualquier integrado. Un diagnóstico basado en datos de voltaje es la única garantía de una reparación duradera y profesional.
