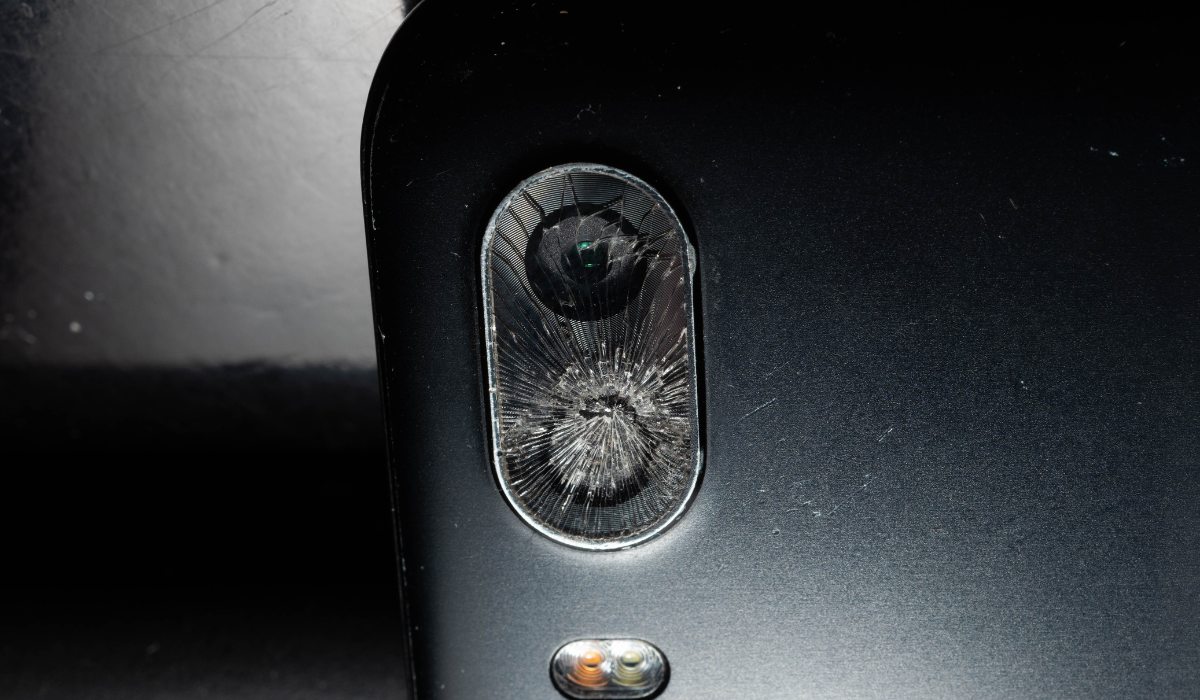

Qué hacer si se rompe el cristal de la cámara trasera

Un cristal de cámara trasera fracturado no es un problema estético; es una cuenta atrás para la muerte del módulo óptico. En el taller, vemos terminales donde el usuario ha esperado una semana para reparar el cristal y, para entonces, el sensor ya es un pisapapeles.

El cristal exterior actúa como la primera y única línea de defensa para el módulo de cámara CMOS. Al romperse, se pierde la estanqueidad y se permite la entrada de partículas abrasivas y humedad. Como técnicos, nuestro objetivo no es solo cambiar el cristal de la cámara, sino evitar que el polvo penetre en el mecanismo del Voice Coil Motor (VCM), que es el encargado del autoenfoque. Si entra una sola mota de polvo en los raíles del VCM, el motor se bloqueará y la cámara dejará de enfocar para siempre, obligando a una reparación tres veces más costosa.

Riesgos de la exposición óptica: Del cristal roto al sensor inservible

La óptica interna de un smartphone es extremadamente delicada. Las lentes están fabricadas con polímeros ópticos que llevan capas de revestimiento antirreflectante. Si intentas limpiar la lente directamente con un paño o un bastoncillo habiendo fragmentos de cristal cerca, esos micro-cristales actuarán como lija, eliminando el recubrimiento y creando una neblina permanente en tus fotos que no se puede eliminar.

Además, la humedad es el enemigo silencioso. Sin el cristal protector, el vapor de agua se condensa sobre el sensor CMOS. Esto puede provocar corrosión galvánica en los contactos flex del módulo o crear hongos microscópicos entre las lentes internas. Una vez que la humedad entra en el conjunto sellado del lente, la reparación es inviable y la única solución es el reemplazo completo del módulo.

Diagnóstico de daños en VCM y estabilizador óptico (OIS)

Antes de proceder a cambiar el cristal, en el banco de trabajo debemos verificar la integridad del hardware interno. Un cristal roto suele ser consecuencia de un impacto fuerte, lo que puede haber dañado el OIS (Optical Image Stabilization).

• Prueba de enfoque: Abre la cámara y enfoca un objeto a menos de 10 cm y luego uno al infinito. Si escuchas un pequeño clic o la imagen vibra, el VCM está comprometido.
• Verificación de manchas internas: Si ves puntos negros fijos que no se mueven al limpiar la superficie, hay polvo depositado directamente en el sensor. Esto suele requerir limpieza con aire ionizado o, en el peor de los casos, la cámara es irreparable.
• Vibración del OIS: Si al abrir la cámara la imagen tiembla violentamente, los imanes o muelles de suspensión del estabilizador se han desplazado por el golpe inicial.

Método de extracción externa: Procedimiento térmico y mecánico

En la mayoría de terminales donde el cristal no forma parte integral de la tapa trasera (como muchos modelos de gama media y alta actuales), se puede realizar una extracción externa. Este proceso es menos invasivo porque no requiere abrir el terminal, manteniendo el sello de estanqueidad de la batería.

El procedimiento técnico comienza aplicando calor controlado con una tobera de aire caliente a 80°C - 90°C sobre el bisel de la cámara. El objetivo es ablandar el adhesivo acrílico original. Usamos pinzas de precisión de punta extra fina para retirar los fragmentos uno a uno, siempre trabajando desde el exterior hacia el interior para evitar que los restos caigan sobre la lente.

Una vez retirado todo el cristal, la limpieza es crítica. Usamos alcohol isopropílico al 99% y un pincel de cerdas suaves antiestáticas para eliminar restos de pegamento. Jamás usamos aire comprimido de bote, ya que el propelente líquido puede salir y manchar la lente de forma irreversible, además de que la presión excesiva puede desencajar el motor de enfoque.

Sustitución interna: Cuándo es obligatorio abrir el terminal

Existen situaciones donde la extracción externa es un suicidio técnico. Si el bisel metálico que sujeta el cristal está abollado, el nuevo cristal no asentará plano, dejando huecos por donde entrará humedad. En este caso, o si hay fragmentos de vidrio que ya han caído dentro del chasis, es obligatorio desmontar la tapa trasera.

Al abrir el dispositivo, el primer paso es retirar el módulo de cámara de la placa base para trabajar en un entorno limpio. Esto nos permite empujar los restos de cristal desde dentro hacia afuera, eliminando cualquier riesgo de rayar la óptica. Además, podemos aprovechar para aplicar un nuevo cordón de adhesivo B-7000 o usar juntas precortadas de alta calidad para recuperar la certificación IP del terminal. Este proceso conlleva riesgos como la descarga electrostática (ESD), por lo que el uso de pulsera antiestática y tapete conductivo es obligatorio.

Diferencias técnicas entre repuestos de zafiro y vidrio templado

Al comprar el repuesto para cambiar el cristal de la cámara, la diferencia de precio suele indicar la durabilidad. Los fabricantes de gama alta utilizan cristal de zafiro sintético (dureza 9 en la escala de Mohs). Este material es casi imposible de rayar salvo con un diamante o arenas ricas en cuarzo.

Los repuestos baratos de 2 o 3 euros suelen ser de vidrio templado (vidrio de silicio) o, en el peor de los casos, policarbonato endurecido. Estos materiales tienen una dureza de 5 o 6, lo que significa que en menos de un mes estarán llenos de micro-rayas por el simple roce con las llaves o la mesa, degradando la nitidez de la cámara. Además, el vidrio de baja calidad carece de tratamiento oleofóbico, lo que provoca que las huellas dactilares se marquen constantemente y generen destellos (flares) en las fotos nocturnas.

¿Cuándo NO conviene reparar? Si al abrir la app de cámara ves que el sistema es incapaz de enfocar incluso después de limpiar la lente externa, el daño es interno. Cambiar el cristal en una cámara con el VCM roto es tirar el dinero. En esos casos, la única solución profesional es el cambio del módulo completo. Si notas que la imagen se ve como si hubiera niebla incluso con el cristal nuevo, revisa nuestra guía sobre por qué la cámara se ve borrosa para entender los problemas de condensación interna.

Para evitar que esto vuelva a ocurrir, recomendamos siempre el uso de fundas con reborde elevado en la zona de la cámara o protectores de lente específicos de cristal templado. Si quieres conocer las mejores opciones de protección, echa un vistazo a nuestra comparativa de fundas para proteger la cámara. Si prefieres dejarlo en manos expertas, asegúrate de acudir a un servicio técnico móvil confiable que garantice el uso de adhesivos de sellado originales.
